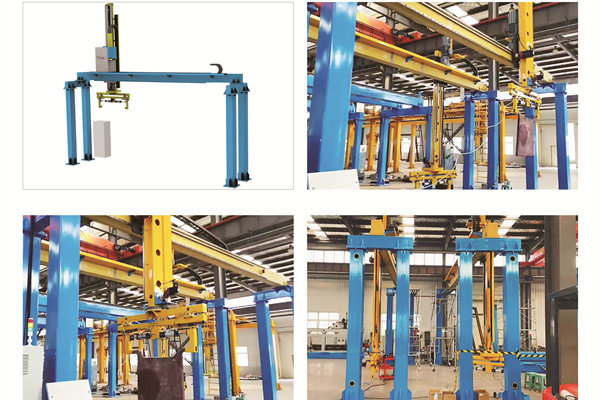

今天小编为大家介绍一下特鲁门设计制造的阳极板搬运桁架机械手。
在精炼车间，把500公斤的单片阳极板从阳极板冷却池中，转运到阳极板单链条输送机上。阳极板搬运桁架机械手能够实现阳极板无人化转运，同时实现与现有的原料销售信息化系统及生产管控系统（MES）之间进行数据交互。取板搬运桁架机械手的吊具具有旋转功能，从冷却池中以南北方向提取单片阳极板后，在单链条输送机的接受端以东西方向卸除阳极板，吊具可将阳极板旋转90°。
单片阳极板规格为重量380kg～450kg，不含耳尺寸约：988×976×54mm。
| 设备载荷 | 500kg | 定位精度 | ±2mm |
| 设备尺寸 | 8700×1600×7600 | 生产节拍 | 25s |
| X轴行程 | 4150mm | X轴速度 | 35m/min |
| Z轴行程 | 2250mm | Z轴速度 | 20m/min |
| R轴旋转 | 90° | 旋转速度 | 5r/min |
| X/Z轴驱动 | 齿轮齿条 | R轴驱动 | 齿轮齿圈 |
