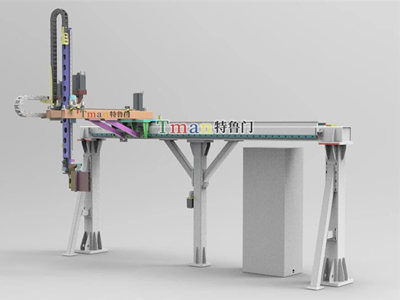

在智能制造浪潮席卷全球的背景下，储料仓自动上下料环节的自动化升级成为提升生产效率的关键。本文聚焦一款特鲁门公司专为储料仓设计的三轴悬臂式桁架机械手，其采用Z轴二级伸缩轴创新设计，以20kg载荷、3.1m×1.1m×1.3m行程范围及±0.5mm定位精度，为精密制造领域提供了高效可靠的自动化解决方案。

该机械手基于直角坐标系构建三维运动体系，由X轴、Y轴、Z轴三大核心组件构成悬臂式结构：

1. X轴组件：作为水平横向运动轴，采用高强度铝型材框架与直线导轨导向，行程达3.1m，*高速度1.7m/s。其刚性结构可承载20kg负载，确保在长距离移动中保持稳定性。

2. Y轴组件：垂直于X轴的水平纵向运动轴，行程1.1m，速度1.4m/s。采用滚珠丝杠传动与双导轨支撑，实现与X轴的精准协同，定位误差控制在±0.2mm以内。

3. Z轴组件：创新采用二级伸缩轴设计，总行程1.3m，速度1.3m/s。通过嵌套式伸缩结构，在有限空间内实现垂直方向的大范围运动，满足储料仓多层货架的取放需求。伸缩机构配备高精度编码器与机械限位，确保伸缩过程的平滑性与安全性。

Z轴的二级伸缩设计是该设备的核心创新点：

1. 结构优化：轻量化设计，一级伸缩臂承载电机与传动系统，二级伸缩臂通过同步带驱动实现快速伸缩。两级伸缩比达1:2，总行程扩展至1.3m，较传统单级Z轴提升60%运动范围。

2. 动态补偿技术：针对伸缩过程中的惯性力与摩擦力变化，集成力矩传感器与动态补偿算法，实时调整电机输出扭矩，确保伸缩速度与定位精度的稳定性。

3. 安全防护机制：伸缩臂末端配备压力触停装置，当接触储料仓货架或工件时，立即触发急停信号并反馈至控制系统，避免碰撞损伤。
