介绍一款专为铝制门生产设计的翻转桁架机械手系统，该系统集成了高效、灵活与精准操作的特点，特别适用于需要多次翻转操作的自动化生产线。

系统概述

名称：铝制门翻转桁架机械手系统

应用场景：适用于铝制门窗、幕墙等大尺寸、重型部件的自动化翻转与输送，尤其在喷涂、组装、检测等工艺环节中。

主要组成部分

1.桁架结构：

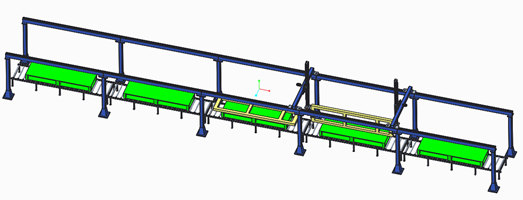

采用高强度铝合金或钢材构建，确保结构稳固且轻量化，总长度覆盖30米输送线。桁架设计有滑轨，允许翻转机构组合沿其顶部连续移动，实现长距离自动化作业。

2.翻转机构：

翻转机构采用精密设计的夹持装置，确保铝制门在翻转过程中稳固不晃动。夹持装置可根据不同尺寸的门进行微调，适应性强。采用伺服电机或液压缸作为动力源，通过精密齿轮或链条传动系统，实现平稳、准确的翻转动作。翻转角度可预设，支持90°、180°或更多角度的翻转。系统配备有手动操作面板和自动控制系统，用户可根据需要选择操作模式。自动模式下，通过PLC编程控制翻转过程，实现智能化作业；手动模式则便于调试和维护。

3.输送系统：

输送线总长30米，采用辊道或链条输送方式，确保铝制门在翻转前后的平稳输送。输送速度与翻转机构同步控制，实现无缝对接，提高生产效率。

4.控制系统：

采用先进的PLC控制系统，集成触摸屏人机界面，便于操作与监控。配备安全传感器和紧急停止装置，确保生产过程中的人员与设备安全。支持远程监控与故障诊断，便于维护与管理。

工作流程

1.铝制门通过输送线进入翻转区域。

2.翻转机构自动或手动启动，两端夹持装置精确夹持铝制门。

3.根据预设程序，翻转机构执行翻转动作，完成指定角度的翻转。

4.翻转完成后，夹持装置松开，铝制门继续沿输送线前进至下一工序。
